Medidor de panel multifunción trifásico APM521

Name: APM521 3-Phase Multifunction Panel Meter
Brand: Acrel
SKU: APM521
Availability: InStock

Solicitud

• Monitoreo de demanda máxima alineado con el método de cálculo de MD de 30 minutos de TNB para sistemas de energía trifásicos.
• Mide y registra la demanda promedio de potencia activa de 30 minutos, con la demanda máxima y el tiempo de ocurrencia para el análisis de la demanda máxima.
• Ayuda a los usuarios comerciales e industriales a identificar los picos de demanda y a gestionar la demanda de electricidad.
• Adecuado para fábricas, parques industriales, edificios comerciales, centros de datos, estaciones de carga para vehículos eléctricos y sistemas de distribución eléctrica.

Parámetros básicos
● Demanda: corriente trifásica más potencia activa, reactiva y aparente.
● Método de demanda: ventana deslizante; ancho 1/2/3/5 min; período 5-60 min
● Entrada nominal: 66/115 V, 230/400 V, 277/480 V o 400/690 V; 1 A o 5 A
● Precisión: voltaje/corriente/potencia +/-0,2%; energía activa Clase D (0,2S)
● Comunicación: RS485 Modbus-RTU; Ethernet y E/S opcionales
● Tamaño: panel de 96 x 96 mm; recorte de 88 x 88 mm

Envíanos un correo electrónico

Información

Parámetro

Función

Descargar

Característica

Comunicación
Estándar: RS485 (Modbus-RTU)
Opcional: Profibus (Profibus-DP), Ethernet (Modbus-TCP, HTTP, DHCP)

Mostrar
Pantalla LCD U, I, P, Q, PF, kWh y otros consumos de energía, medición de potencia, contenido armónico

Clasificación U y l
Voltaje: CA 100V, 110V, 400V, 690V; Corriente: CA 1A, 5A, admite acceso de línea de 2,5 mm²;

General

Los medidores de potencia de la serie APM de ACREL son medidores de potencia diseñados de acuerdo con las normas IEC y sincronizados con tecnología avanzada internacional.
Los medidores de la serie APM cuentan con funciones completas de medición de potencia, estadísticas energéticas, análisis de la calidad de la energía y comunicaciones de red, entre otras, y se utilizan principalmente para la monitorización integral de la calidad de la red de suministro eléctrico.

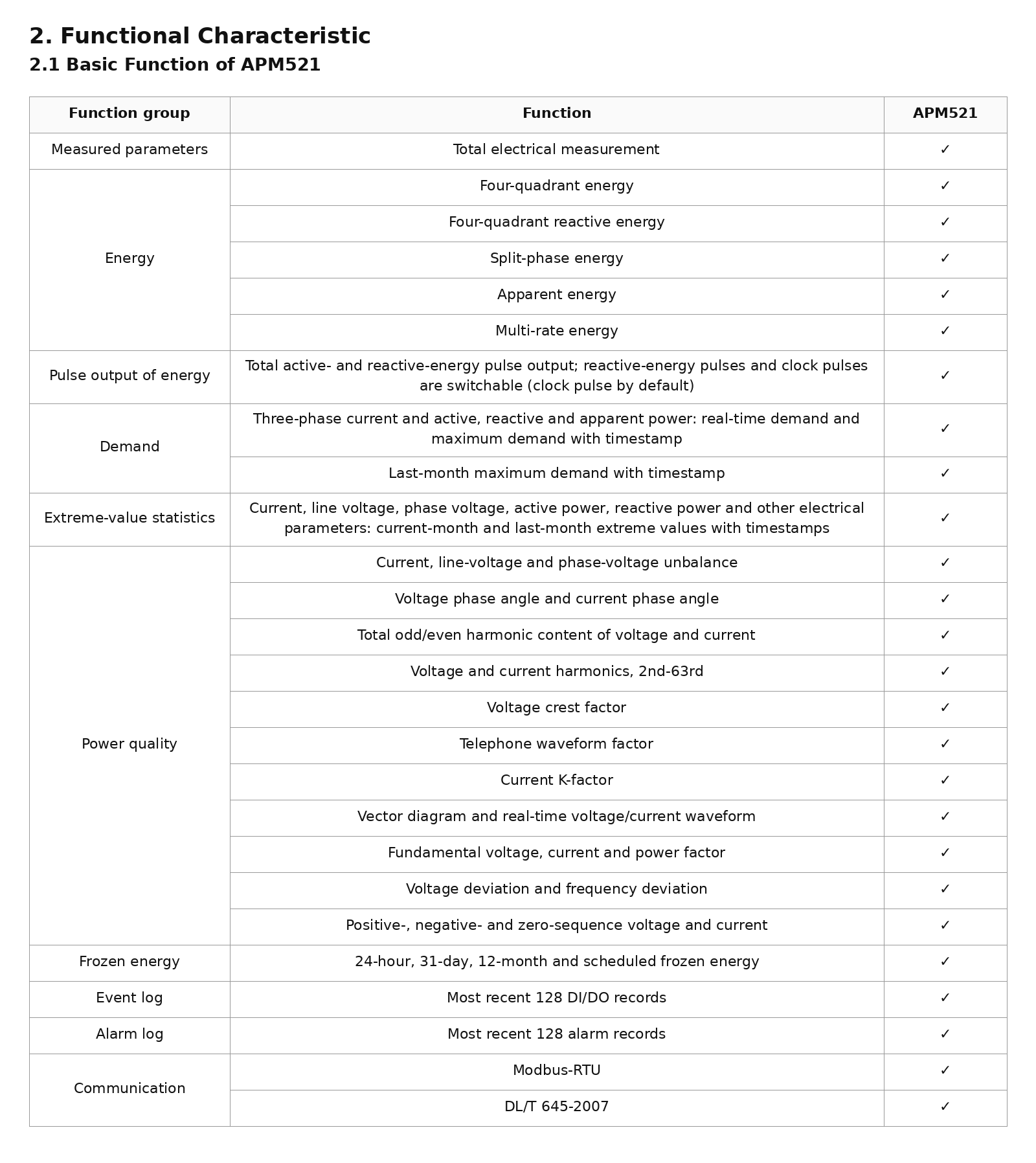

Función

● Precisión de voltaje, corriente y potencia: +/-0,2%
● Energía activa: Clase D (0,2S); energía reactiva: Clase 2
● Calidad de la energía: armónicos 2-63, desequilibrio, desviación y componentes de secuencia.
● RS485 Modbus-RTU; Ethernet Modbus-TCP/FTP opcional
● Opcional: 4 entradas digitales/2 salidas digitales, 2 salidas analógicas de 4-20 mA y segunda salida RS485.

● Temperatura de funcionamiento: -40 °C a +70 °C
● Temperatura de almacenamiento: -40 °C a +80 °C
● Humedad: <=95% sin condensación
● Altitud: <=2000 m
● Panel frontal IP54; cuerpo IP30; ubicación interior seca

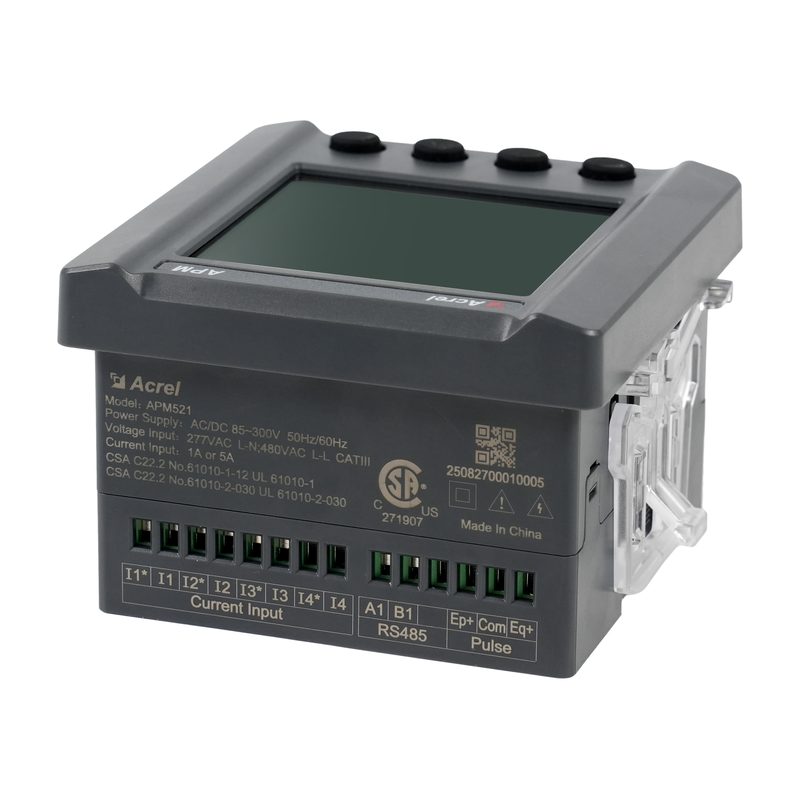

Apariencia

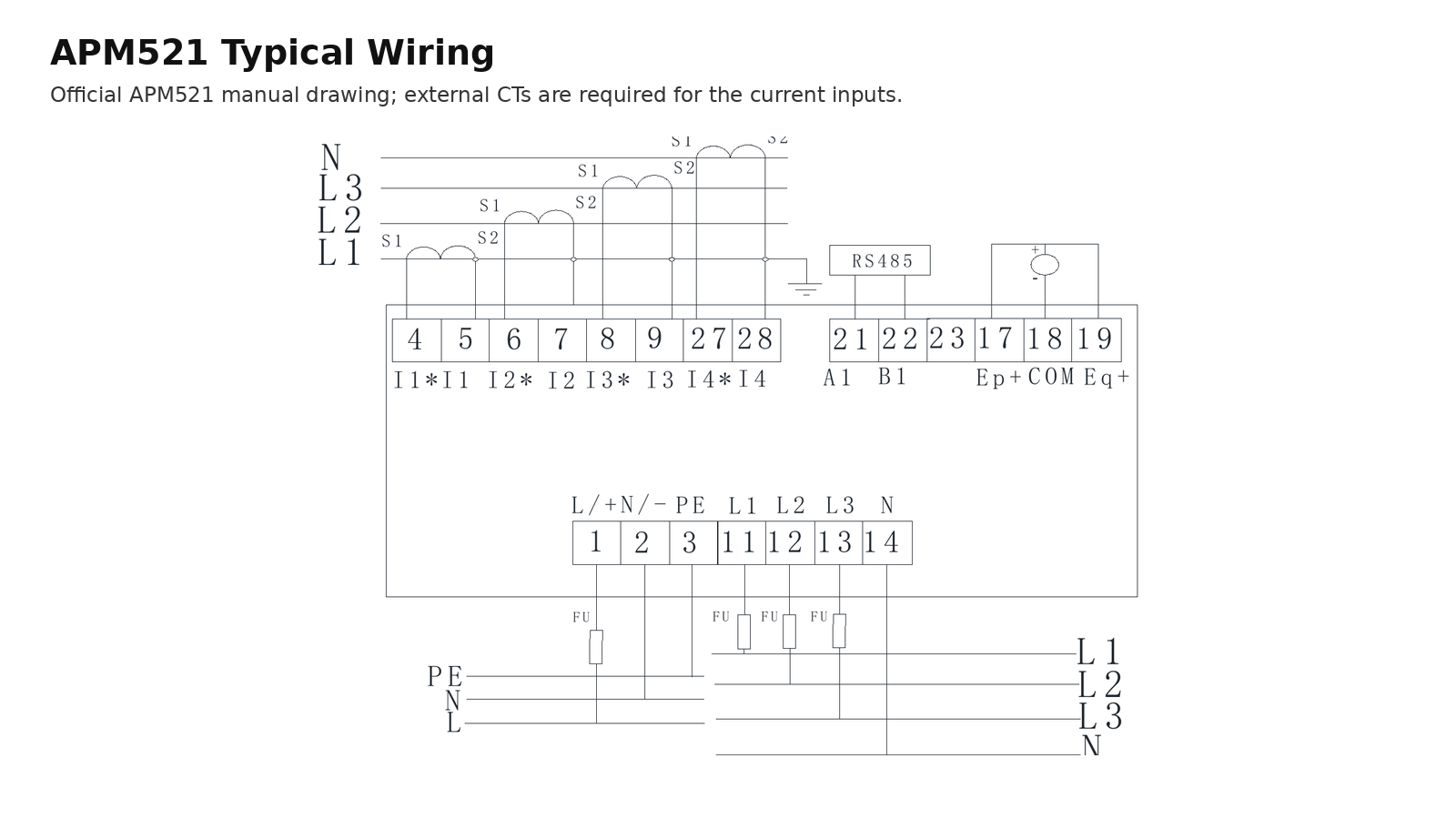

Alambrado

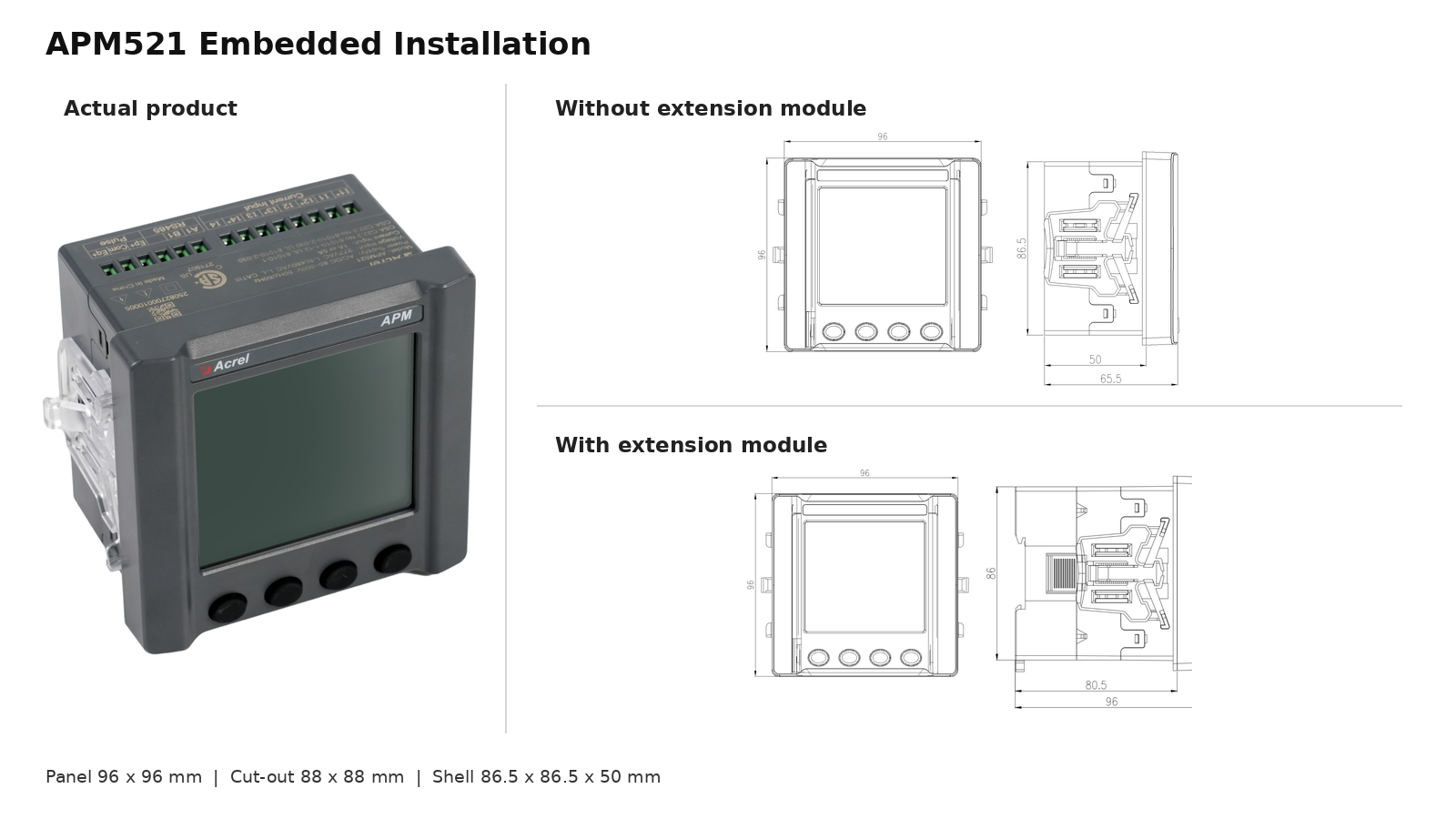

Instalación

Conexión típica

Estándar de comunicación: RS485 (Modbus-RTU) Opcional: Profibus (Profibus-DP), Ethernet (Modbus-TCP, HTTP, DHCP)

Datos técnicos

Parámetro	Valor
Voltaje	CA 100V, 110V, 400V, 690V; Corriente: CA 1A, 5A, admite acceso de 2,5 mm²
Temperatura de almacenamiento	Temperatura de -40 °C a +80 °C. Humedad: <=95 % sin condensación. Altitud: <=2000 m. Protección IP54 para el panel frontal; protección IP30 para el cuerpo; apto para uso en interiores secos.

Funciones integradas

Pantalla LCD que muestra U, I, P, Q, PF, kWh y otros valores de consumo de energía, medición de potencia, contenido armónico.
Precisión de voltaje, corriente y potencia: +/-0,2%
Energía activa: Clase D (0,2S); energía reactiva: Clase 2
Calidad de la energía: armónicos 2-63, desequilibrio, desviación y componentes de secuencia.

Consúltenos sobre este modelo. Envíenos los valores nominales de su circuito y la tensión de alimentación; le confirmaremos el código de pedido, el diagrama de cableado y la lista de registros en un plazo de un día laborable.

Anterior: Serie de transformadores de corriente para medición y protección AKH-0.66/MP

Próximo: Medidor de panel multifunción trifásico APM801

Tensión nominal (UL/CE)	66 V LN / 115 V LL; 230 V LN / 400 V LL; 277 V LN / 480 V LL; 400 V LN / 690 V LL
Corriente nominal	1 A o 5 A secundaria
Precisión de la medición	Tensión y corriente +/-0,2%; potencia activa, reactiva y aparente +/-0,2%
Precisión energética	Energía activa Clase D (0,2S); energía reactiva Clase 2
Frecuencia de la red	50/60 Hz, error +/-0,2%
Tasa de respuesta	200 ms o menos para voltaje, corriente y potencia; 1 s o menos para energía.
Calidad de la energía	Desequilibrio, ángulo de fase, armónicos totales/impares/pares, contenido del 2.º al 63.º, forma de onda, componentes de secuencia, factor K
Funciones de energía	Energía aparente, de múltiples velocidades y congelada, de cuatro cuadrantes, de fase dividida y aparente.
Demanda	Demanda actual, activa, reactiva y aparente en tiempo real y máxima con marca de tiempo.
Registros de eventos	Hasta 128 registros DI/DO y 128 registros de alarmas
Comunicación	RS485 Modbus-RTU, direcciones 1-247, velocidad de transmisión 1200-38400 bps; DL/T 645-2007

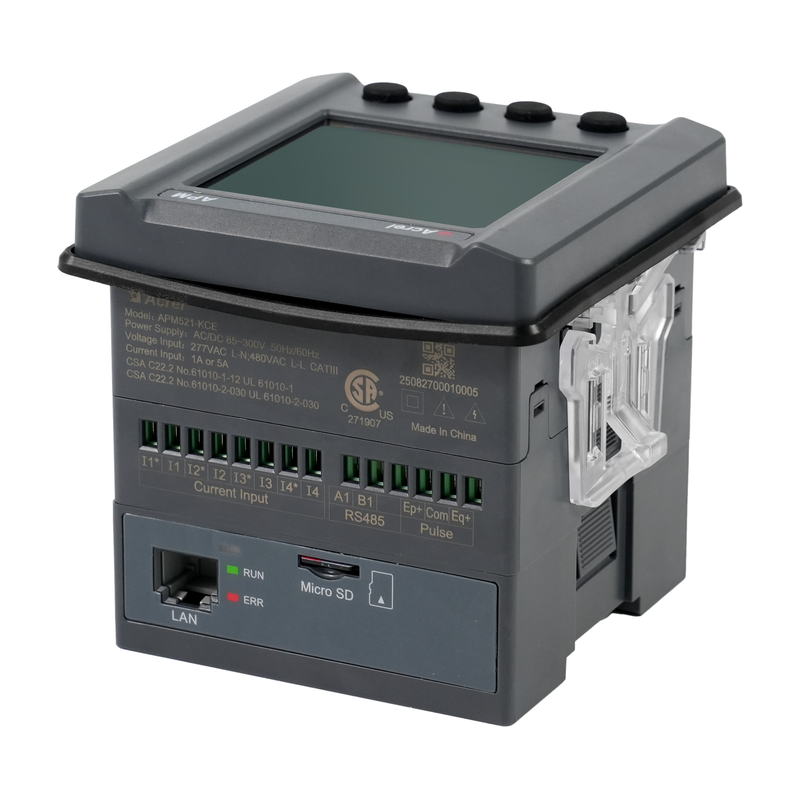

Comunicación opcional	Ethernet Modbus-TCP y FTP (módulo E), registro temporizado en MicroSD

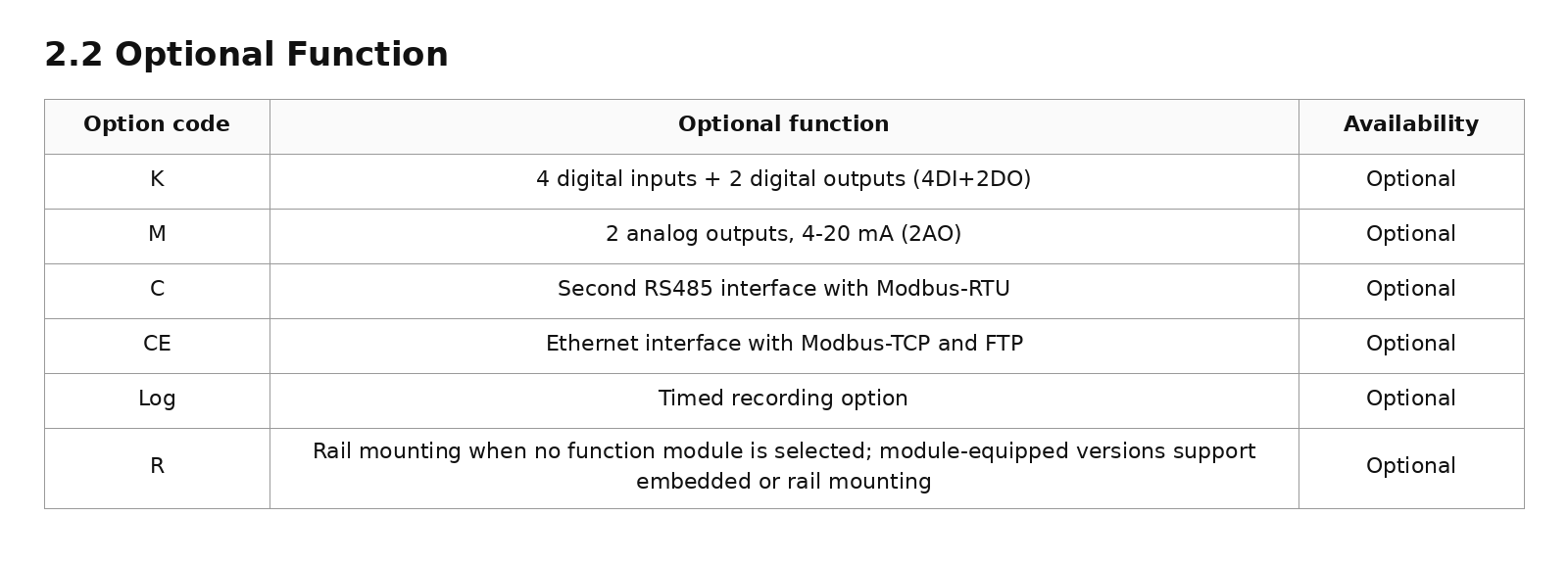

E/S opcional	4 entradas digitales + 2 salidas digitales, 2 salidas analógicas de 4-20 mA, segunda RS485
Alimentación auxiliar	CA/CC 85-300 V; 4 W y 10 VA o menos
Grado de protección	Panel frontal IP54, cuerpo IP30; clase de contaminación 2, OVC III
Tamaño del panel	96 x 96 mm, recorte 88 x 88 mm

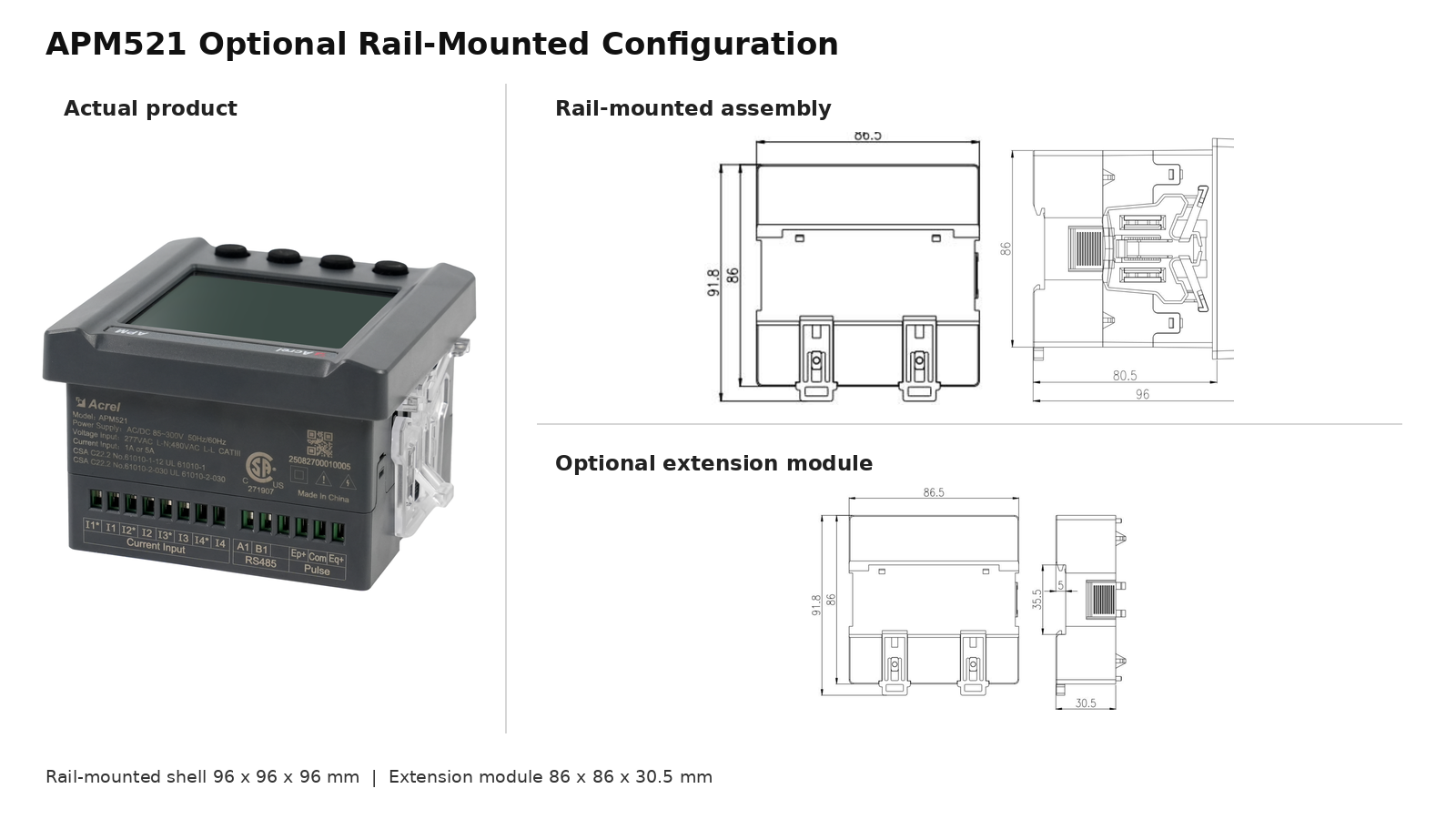

Tamaño de la concha	86,5 x 86,5 x 50 mm; módulo 86 x 86 x 30,5 mm; versión para riel 96 x 96 x 96 mm
Normas de referencia	IEC 61010-1, IEC EN 61010-2-30, UL 61010-1/61010-2-030, GB/T 17215.321-2021, GB/T 17215.323-2022
Temperatura de funcionamiento	-40 ~ +70 ℃
Temperatura de almacenamiento	-40 ~ +80 ℃
Humedad relativa	≤ 95 %, sin condensación
Altitud	≤ 2000 m
Ubicación de instalación	Interior, lugar seco; grado de contaminación 2; categoría de sobretensión III
