Medidor de energía inteligente inalámbrico IoT multicircuito ADW210

Name: ADW210 Multi-circuit IoT Wireless Smart Energy Meter
Brand: Acrel
SKU: ADW210
Availability: InStock

● Medición de hasta 4 circuitos trifásicos

● Medir todos los parámetros eléctricos

● Transformadores de corriente de bucle abierto con núcleo dividido

● Módulo de función externa, como MK, MTL, comunicación inalámbrica

Envíanos un correo electrónico

Información

Parámetro

Función

Descargar

General

Los medidores de potencia multiloop tipo riel DIN de la serie ADW210 se utilizan principalmente para medir todos los parámetros eléctricos de múltiples circuitos trifásicos. Se pueden conectar hasta cuatro entradas de corriente de bucle trifásico simultáneamente. Puede medir voltaje y corriente, potencia, factor de potencia, ángulo de fase, desequilibrio, armónicos y otros parámetros. Hay 4 tipos de transformadores de corriente (CT) compatibles, que se pueden usar con diferentes intensidades de corriente. Admite entradas de 5 A, 100 A, 400 A y 600 A. El medidor de energía cuenta con comunicación RS485 y Modbus-RTU. Puede conectarse a una pasarela y cargar datos a la plataforma para realizar monitoreo en tiempo real.

Función

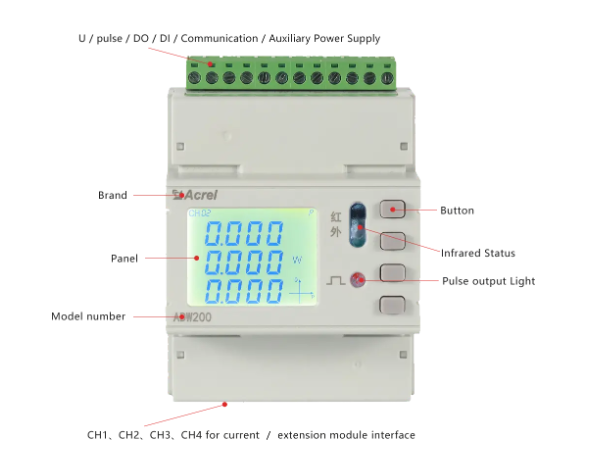

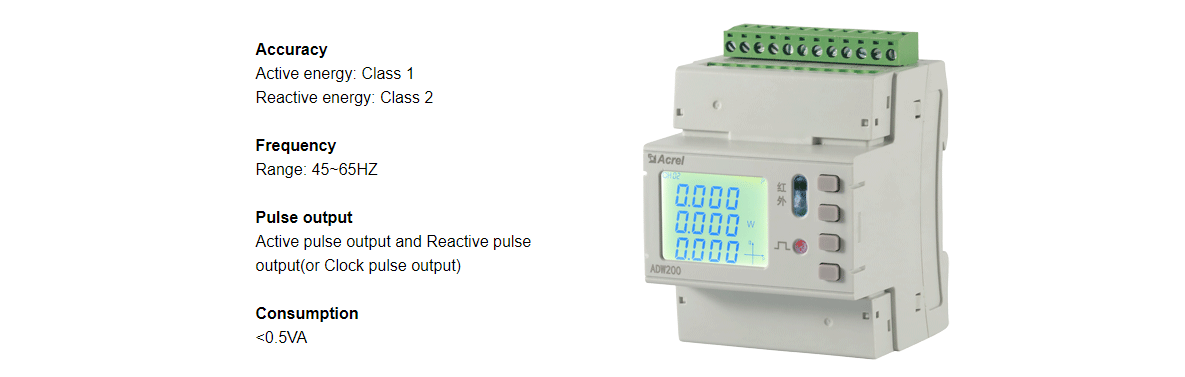

Precisión: Clase 1

Rango de frecuencia: 45-65 Hz

Salida de pulsos: Salida de pulsos activa y salida de pulsos reactiva.

Consumo: <0,5 VA

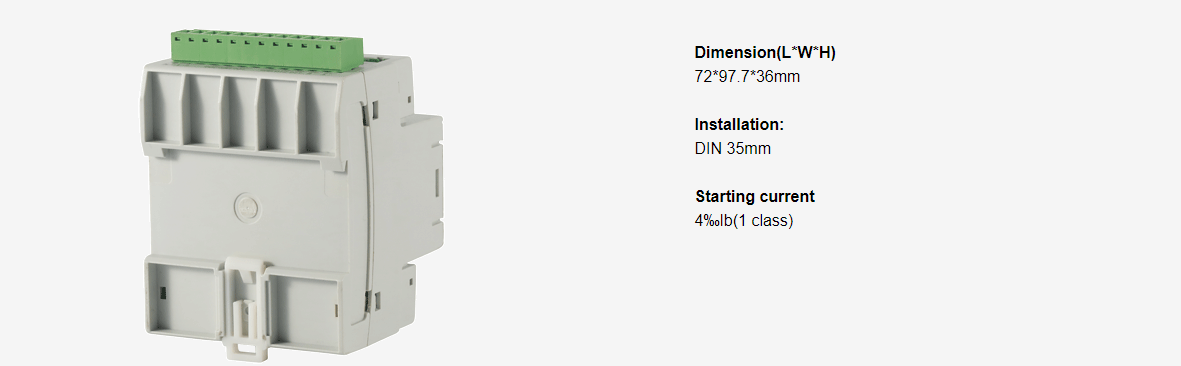

Dimensiones (largo*ancho*alto): 72*97,7*36 mm

Instalación: DIN 35 mm

Corriente inicial: 4%lb (1 clase)

Alambrado

Conexión típica

Instalación

Montaje
Corriente de arranque DIN 35 mm: 4%lb (clase 1)

Datos técnicos

Parámetro	Valor
Exactitud	Clase 1 Rango de frecuencia: 45-65 Hz Salida de pulsos: Salida de pulsos activos y salida de pulsos reactivos Consumo: <0,5 VA

Funciones integradas

Dimensiones (largo*ancho*alto): 72*97,7*36 mm

Montaje en carril DIN. Envíenos los valores nominales de su circuito y la tensión de alimentación; le confirmaremos el código de pedido, el diagrama de cableado y la lista de conexiones en un plazo de un día laborable.

Anterior:

Próximo: Medidor de energía programable trifásico para riel DIN DTSD1352-C

1. Parámetro técnico

1.1 Rendimiento eléctrico

Alimentación auxiliar				CA/CC 85～265V;consumo≤10VA;
Aporte		Frecuencia		45～65Hz;
		Voltaje		CA 3×220V/380V;
				Sobrecarga: 1,2 veces el valor nominal (continuo); 2 veces el valor nominal / 1s;
				Consumo de energía: ≤ 0,5 VA;
		Actual		CA 5A, 100A, 400A, 600A; (Transformador de apertura externa)
				Sobrecarga: 1,2 veces el valor nominal (continuo); 10 veces el valor nominal / 1s;
				Consumo de energía: ≤ 0,5 VA;
Precisión de la medición				Frecuencia 0,05 Hz, nivel de voltaje y corriente 0,5, nivel de energía eléctrica activa 1, nivel de energía eléctrica reactiva 2;
				Precisión armónica de 2 a 31 veces: ± 1%;
Características	Salida de pulsos			Modo de salida: pulso de optoacoplador con colector abierto;
	Comunicación			RS485, Modbus-RTU; Velocidad de transmisión 1200～38400;
	Switching		Aporte	Entrada de contacto seco, fuente de alimentación integrada;
			Producción	Modo de salida: Salida de contacto normalmente abierto del relé; Capacidad de contacto: CA 250V/3A CC 30V/3A;

1.2 Parámetros técnicos del módulo

Módulo de conmutación	Fuerza	Interfaz RJ45, CC 12V, consumo de energía ≤1W;
	Comunicación	Interfaz RJ45, Modbus-RTU; (Comunicación con la parte principal)
	Entrada de conmutación	Entrada de contacto seco, fuente de alimentación integrada;
	Salida de conmutación	Modo de salida: Salida de contacto normalmente abierto de relé; capacidad de contacto: CA 250V/3A CC 30V/3A;
Temperatura y módulo de fugas	Fuerza	Interfaz RJ45, 12 V CC, consumo de energía ≤1 W
	Comunicación	Interfaz RJ45, Modbus-RTU; (Comunicación con la parte principal)
	temperatura mmedición	-20～100℃;
	Medición de fugas	10～3000mA;
	precisión de la medición	Temperatura ±2℃, Fuga 1,0%;

1.3 Otros parámetros técnicos

Seguridad	Frecuencia de potencia tensión de resistencia	>CA 2kV/1min;
	Resistencia de aislamiento	>100 MΩ;
Ambiente		Temperatura de trabajo: -20 ℃ a +60 ℃; Temperatura de almacenamiento: -40 ℃ a +70 ℃; Humedad relativa: ≤95 % Sin condensación; Altitud: ≤2500 m;
compatibilidad electromagnética		Mejor que el grado 3;

2.1 Funciones básicas y opcionales

✔ Medición completa de parámetros eléctricos de un circuito trifásico N(1,2,3,4), transformador de corriente externo;

✔ Monitorización de tensión/corriente trifásica, corriente de secuencia cero y frecuencia;

✔Monitorización de la potencia trifásica y la potencia total (activa, reactiva y aparente);

✔Monitorización del factor de potencia trifásico y del factor de potencia total;

✔Monitorización de la tensión, el ángulo de fase de la corriente y el grado de desequilibrio entre la tensión y la corriente;

✔Monitoreo de voltaje, corriente armónica total y 2-31 armónicos fraccionarios;

✔Registro de los valores extremos de voltaje, corriente y potencia del mes actual y del mes anterior;

✔Corriente máxima, demanda máxima de potencia y corriente en tiempo real, demanda de potencia en tiempo real;

✔200 registros de eventos, registran la acción de DI/DO;

✔Admite sobretensión, sobrecorriente, fallo de fase, enlace DI y otras salidas de alarma;

✔Configuración de velocidad de 4 zonas horarias y 14 períodos;

✔Energía eléctrica en cuatro cuadrantes, energía eléctrica con tarifa múltiple durante 12 meses;

✔Congelación de energía eléctrica de cuatro cuadrantes y tarifa múltiple durante 31 días, medición de energía positiva y negativa;

✔Entradas conmutadas de 2 canales, salidas conmutadas de 2 canales, RS485, salida de pulsos activa (circuito conmutable correspondiente).

2.2 Función extendida

Las siguientes funciones auxiliares pueden extenderse a través de suInterfaz RJ45:

✔(MK) 12 entradas de conmutación de canales + 4 salidas de conmutación de canales;
✔(MTL) Sensor de temperatura NTC externo de 12 canales + medición de corriente residual de 4 canales (corriente de fuga);
✔(AWT100-2G) Comunicación inalámbrica 2G
✔(AWT100-4G) Comunicación inalámbrica 4G
✔Comunicación inalámbrica NB-IoT (AWT100-NB)
✔Comunicación inalámbrica LoRa (AWT100-LoRa)
✔Comunicación inalámbrica LoRaWAN (AWT100-LW)
