Meter Tenaga Pintar DC DJSF1352-RN Din-rel
Ciri

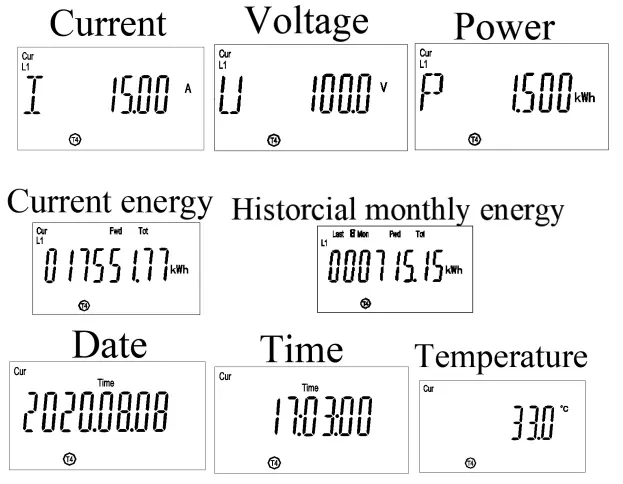

Paparan LCD
Fungsi

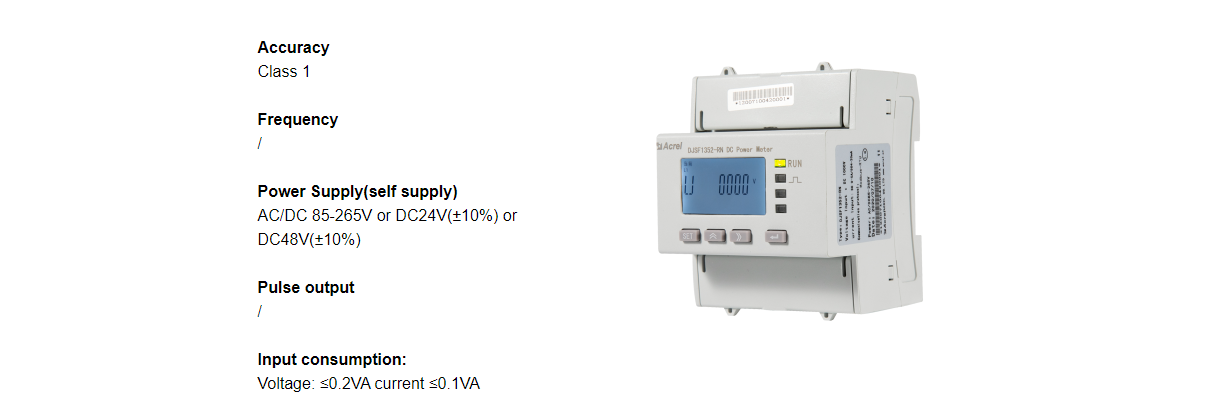

Penampilan
Pendawaian

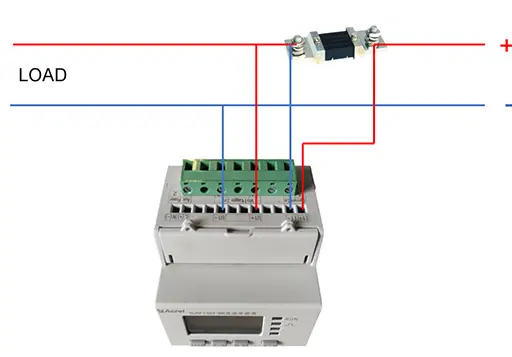

dengan shunt

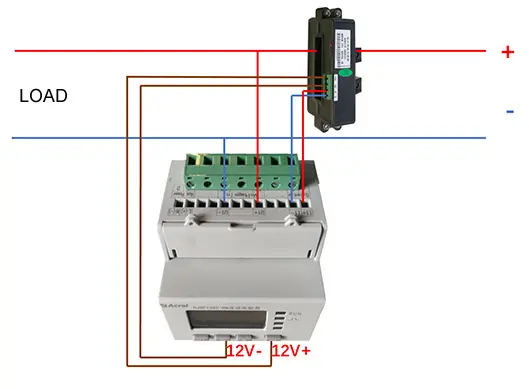

dengan sensor
Sambungan biasa

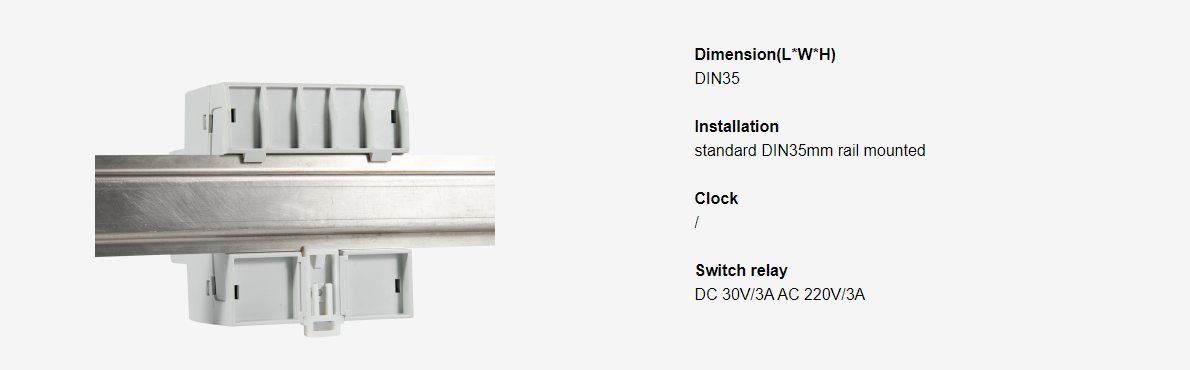

Pemasangan
1. Parameter teknikal
1.1 Prestasi elektrik
| parameter teknikal | Indeks | ||
| Input | Nilai nominal | Julat input voltan | Input semasa |
| DC 0-1000V | Shunt：0-75mV | ||
| Penderia dewan: 0-20mA, 4-20mA, 0-5V, 0-10V, 100mA dan sebagainya. | |||
| Lebihan beban | 1.2 kali dinilai (berterusan);2 kali dinilai/1 saat; | ||
| Penggunaan kuasa | ≤0.1VAVoltage: ≤0.2VA, semasa ≤0.1VA | ||
| Kelas ketepatan | Kelas 1 atau Kelas 0.5 | ||
| Bekalan Kuasa | Julat voltan | AC/DC 85-265V atau DC12V(±10%)atau DC24V(±10%) atau DC48V(±10%) | |
| Penggunaan kuasa | ≤ 3W | ||
| Kekerapan kuasa menahan voltan | Bekalan kuasa // Input isyarat / / Litar lain: 3kV/1min Litar lain tidak bersambung antara satu sama lain kecuali bekalan kuasa dan input isyarat 2kV/1min | ||
| Impuls menahan voltan | ±6KV | ||
| Rintangan penebat | ≥ 40M Ω | ||
| Purata waktu kerja tanpa halangan | ≥50000j | ||
1.2 Persekitaran kerja
| Persekitaran | Suhu | Suhu operasi biasa: -25 °C ~ +65 °C; Hadkan suhu kerja: -40 °C ~ +70 °C; Suhu penyimpanan: -40℃～+80℃ |
| Kelembapan | ≤93%RH, tiada pemeluwapan, tiada gas menghakis | |
| Ketinggian | ≤2500m |
2. Ciri Fungsian
| Fungsi | Penerangan Fungsi | |
| Paparan | Skrin LCD segmen 8-bit (LCD) | |
| Antaramuka Komunikasi | RS485（dua pilihan） | |
| Protokol komunikasi | Modbus-RTU，DL/T 645-2007，DLT698 | |
| Tukar | Pengeluaran | Output geganti 2A/30VDC2A/250VAC2, 2A/30VDC atau 2A/250VAC |
| Input | 2 input sentuhan kering | |
| Keluaran nadi | Keluaran nadi kedua, keluaran nadi tenaga | |
| Lihat paparan SYS->PLUS dalam tetapan menu meter. Contohnya: Meter memaparkan 100, iaitu 100imp/kWH | ||
